塑料排水板
范 圍
本標準規定了塑料排水板(帶)產品結構與分類、規格系列及尺寸偏差、技術要求、試驗方法、檢驗規則要求。
本標準適用于公路工程用塑料排水板(帶)。水運、港口、鐵路、水利等工程用塑料排水板(帶)可參照執行。規范性引用文件
下列文件中的條款通過標準的引用而成為本標準的條款。凡是注明日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否使用這些文件的版本。凡是不注明日期的引用文件，其版本適用于本標準。術語和定義
下列術語和定義適用于本標準。
（1）等效孔徑O95equivalent opening size
濾膜通道孔徑的等圓面積直徑。其中95表示小于該孔徑的通道占總通道數的95%。產品結構與分類
（1）結構
我土工織物包裹不同材料制成的不同形狀的芯材，組合成一種具有一定寬度的復合型排水產品。一般將寬度為10cm的稱為排水帶，而將寬度不小于100cm的稱為排水板。
（2）分類
1 按打設軟土地基深度可分為五類
表1按打設地基深度分類類型 適用打設深度，m 類型 適用打設深度，m A 10 BO 25 AO 15 C 35 B 20 2 按功能分為四類：
a)雙面反濾排水板(帶)，代號為FF；
b)單面反濾排水板(帶)，代號為F；
c)一面反濾排水，另一面隔離防滲排水板(帶)，代號為FL；
d)加筋兼反濾排水板(帶)，代號為F1。

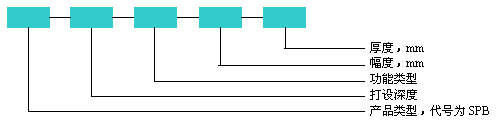

3、塑料排水板(帶)的型號的表示方式：
示例：打設深度小于25m的軟土地，幅寬為100mm，厚度為10mm的單面反濾排水板(帶)表示為：SPB-B-F-1000-10。
產品規格系列與尺寸
偏差塑料排水板(帶)的規格系列與尺寸偏差見表項目 型號 SPB—A SPB—AO SPB—B SPB—BO SPB—C 厚度，mm >3.5 >3.5 >4.0 >4.0 >4.5 厚度允許偏差，% ±0.5 寬度，mm >95 寬度允許偏差，% ±2 技術要求
（1）基本性能指標
塑料排水板(帶)性能指標，包括：縱向通水量、復合體抗拉強度與延伸率、濾膜抗拉與延伸率、濾膜滲透系數、濾膜等效孔徑等。其各項技術要求見表項目 型號規格 SPB—A SPB—AO SPB—B SPB—BO SPB—C 材質 忒帶 高 密 度 聚 乙 烯 、聚 丙 烯 等 濾膜 材料為滌綸、丙綸等無紡織物；單位面積質量宜大于85g/m2 復合體 抗拉強度(干態)，KN/10cm(延伸率為10%的強度) >1.0 >1.0 >1.2 >1.2 >1.5 延伸率，% >4 縱向通水量qw，cm3/S
(側壓力為350kpa)≥25 ≥25 ≥40 ≥40 ≥40 濾膜的拉伸KN/m 干拉強度 1.5 1.5 2.5 2.5 2.5 濕拉強度 1.0 1.0 2.0 2.0 2.5 忒板壓屈強度kpa >250 >350 濾膜滲透反濾特性 滲透系數，cm/s kg≥5×10-4,kg≥10ks 等效孔徑O95，mm <0.075 注：1、kg濾膜的滲透系數；ks地基土滲透系數；
2、塑料排水板(帶)濾膜干拉強度延伸率10%的縱向抗拉強度，濕拉強度浸泡24h后，延伸率15%的橫向抗拉強度。
（2）原材料芯板用聚丙烯為原材料時，嚴禁使用現生料。
（3）外觀質量
1 槽型塑料排水板(帶)板芯槽齒無倒伏現象，釘型排水板(帶)板頭乳頭圓滑不帶刺。
2 塑料排水板(帶)板芯無接頭，表面光滑、無空洞和氣泡、齒槽應分布均勻。
3塑料排水板(帶)濾膜應符合下列規定：
a)每卷濾膜接頭不多于一個。接頭搭接長度大于20cm；
b)濾膜應包緊板芯，包覆時用熱合法或粘合法；
c)當用粘合法時，粘合縫應連續，縫寬為5mm+1mm。
試驗方法
（1）尺寸檢測
塑料排水板(帶)斷面尺寸應采用游標卡尺檢測。檢測時將排水板(帶)展開，在全長范圍內均勻選取10個測點，分別測讀寬度和厚度數據。
（2）抗拉強度及延伸率
塑料排水板(帶)抗拉強度及延伸率的試驗應符合下列規定：
a) 塑料排水板(帶)抗拉強度和延伸率在拉伸機上以50mm/min的速度進行測試；
b) 塑料排水板(帶)復合體抗拉強度，指干態縱向抗拉強度，測試件數量不少于六條，測試件寬50mm，不含夾持部分的長度100mm；
c) 塑料排水板(帶)濾膜干拉強度或濕拉強度測試件數不少于六個，測試件寬50mm，不含夾持部分的長度100mm；
d) 塑料排水板(帶)濾膜濕拉強度的測試件在水中浸泡24h后測試；
e) 塑料排水板(帶)抗拉強度以拉伸達到表4規定延伸率的抗拉力為計算依據。當延伸率小于表4規定值而測試件已破壞時，以破壞時抗拉力作為計算依據，且破壞的延伸率不小于4%。
三個指標有一項不合格，則應在該產品中重新抽取雙倍數量的樣品制作試樣，對三指標中的不合格項目進行復檢，復檢全部合格，判該批為合格批；檢測結果若仍有一項不合格，則判該批產品為不合格。復檢結果作為判定的依據。標志、包裝、運輸和貯存
（1）標志 經檢驗合格的塑料排水板(帶)產品，應標明商標、型號、標準號、廠名、廠址及制造日期、檢驗員代號、批號。
（2）包裝 塑料排水板(帶)外包裝應牢固，并確保在運輸過程中不破損、不露板芯。對于存放時間較長的排水板(帶)，包裝材料應具有防紫外線輻射能力。
（3）運輸 塑料排水板(帶)在運輸過程中應輕放、輕卸，不能長期日曬雨淋。
（4）貯存 塑料排水板(帶)應貯存在通風、干燥、溫度適宜的倉庫內，產品不應重壓。嚴禁與化工腐蝕品一起堆放。塑料排水板技術指標
項目 單位 C型 P型 條件 厚度 Mm ≥4.5 ≥4.5 寬度 Mm 100±2 150±2 縱向通水量 Cm3/s ≥65 ≥95 側壓力350kpa 濾膜滲透系數 Cm/s ≥5×10-3 ≥5×10-3 試件水中浸泡24h 濾膜等效孔徑 Um <75 <75 O98 復合體抗拉強度 KN/20cm ≥2.5 ≥3.0 延伸率10% 濾膜 抗拉強度 縱向干態 N/cm ≥50 ≥50 延伸率10% 橫向濕態 ≥40 ≥40 延伸率15%試件水中浸泡24h T形 撕裂強度 縱向 N/cm ≥60 ≥60 橫向 ≥50 ≥50 附：1、材質：板芯必須為新料，原料為100%聚乙烯，白色透明。
2、外濾膜為優質滌綸浸漬長絲無紡布。Br> 3、排水板為可測深排水板。塑料排水板產品質量標準
項目 單位 C型 P型 條件 厚度 mm 4±0.2 4.5±0.2 游標卡尺 寬度 mm 150±2 米數 m/卷 250±1 抗拉強度 KN/10cm ≥4.5 ≥3.0 干態、延伸率10% 縱向通水量 cm3/s ≥65 ≥85 側壓力350kpa 克重(干態) g/m2 ≥110 抗拉 強度 縱向干態 N/cm ≥45 壓伸率10%時 橫向濕態 ≥50 延伸率10%時，中浸泡25h 梯形 撕裂 縱向 N ≥50-60 橫向 ≥50-60 濕態斷裂延伸率 % ≥20 試件水中浸泡24h 滲透系數 cm/s ≥5×10-3 試件水中浸泡25h CBR頂破強度 N ≥900 等效孔徑 um ≥80-120 以O(shè)98計 注：B型用于長度<15m，C型用于>15m
